Creo (Spiralmantel)-Schlauchkonstru ktionsspezifikationen

 dreidimensionales Modell

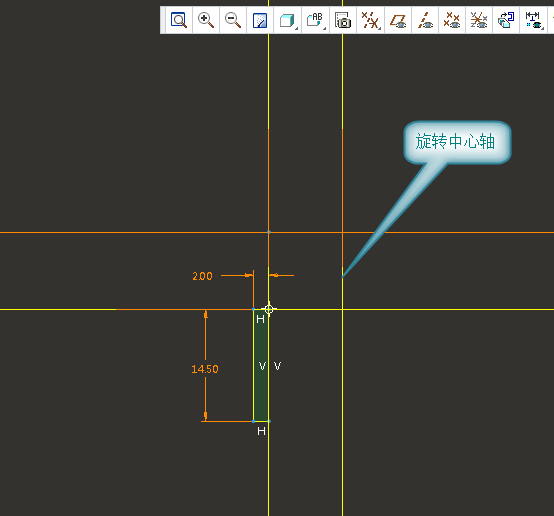

Die Zeichnung des Spiralmantels und des Nylonmantels ist im Prinzip gleich, der einzige Unterschied besteht darin, dass der Querschnitt der Spiralabtastung rechteckig ist und die Steigung unterschiedlich ist: die folgende Abbildung zeigt dies.

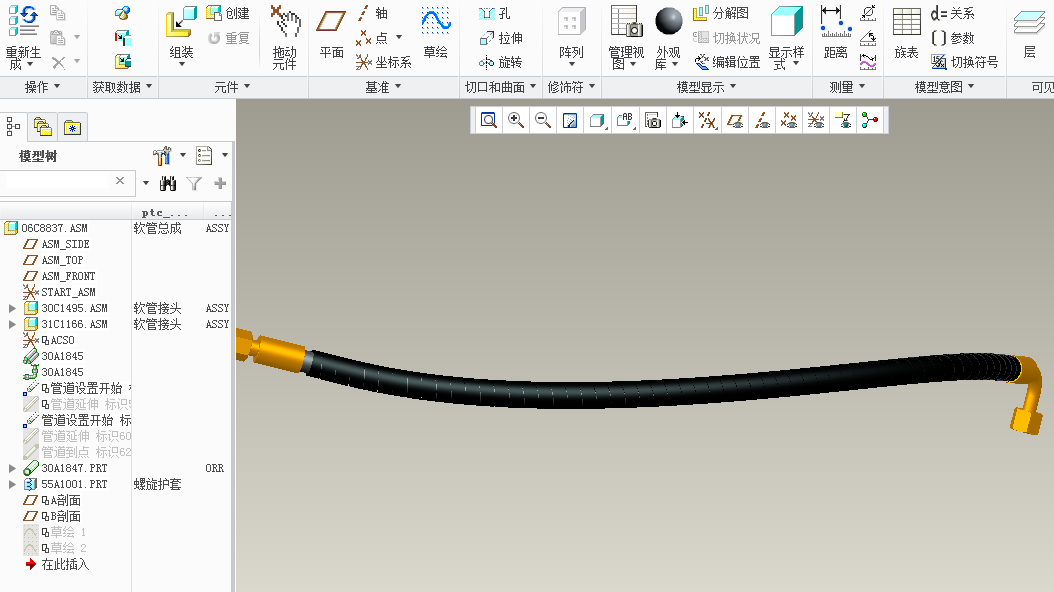

Das fertige Ergebnis ist unten dargestellt.

Konstruktionszeichnungen für neue Schlauchleitungskomponenten

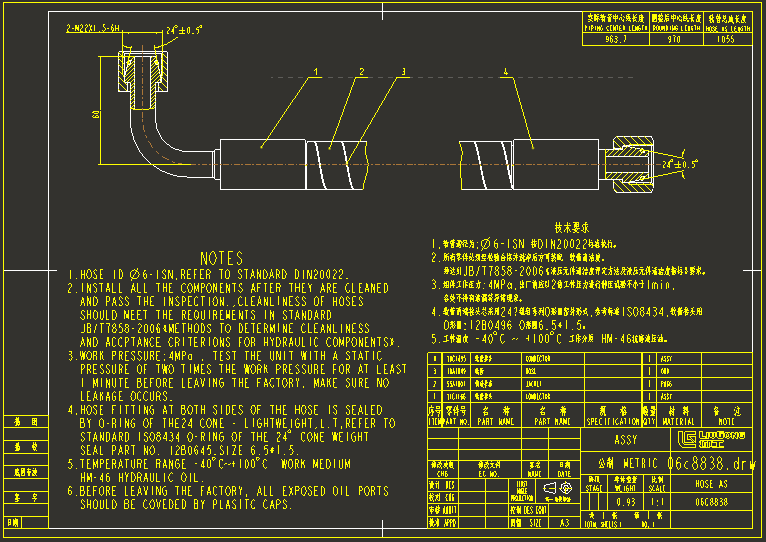

Wie bei einem gewöhnlichen Schlauch aus der Zeichnung heraus: Neue Zeichnungen wählen A3-Komponenten-Bildrahmen - Ansicht einfügen - Ansichtseigenschaften auf lokale Ansicht ändern und lokalen Schnitt einfügen - Ansicht ausrichten - Achse anzeigen - wichtige Maße beschriften - Kugelmarke beschriften - Schlauchform einfügen - technische Anforderungen einfügen. Nach Fertigstellung wird die folgende Abbildung gezeigt.

1. Technische Zeichnungen für die Neukonstruktion von Nylon-Hüllenteilen

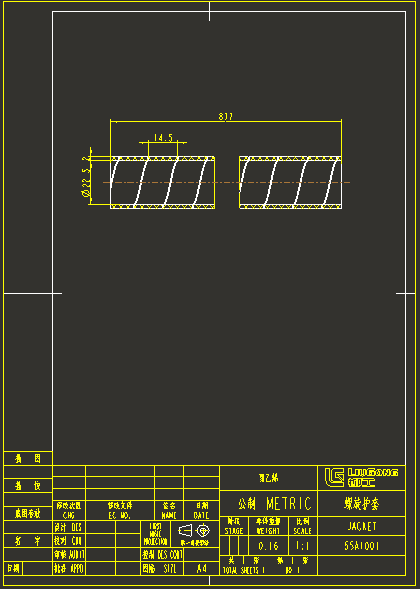

Ähnlich wie beim Zeichnen von Federmanteln: neue Zeichnungen und Auswahl des Zeichnungskastens für A4-Teile - Ansicht einfügen - Schnittansicht hinzufügen, um den Abstand zwischen den Schnitten anzupassen und die gebrochene Ansicht einzufügen - Achse anzeigen - Bemaßungen beschriften und den Längenwert der Dezimalstelle anpassen - technische Anforderungen einfügen, usw. Nach Fertigstellung der folgenden Abbildung.
