Produktzeichnungs-Spezifikationen Hydraulikschlauch CREO Zeichnungsregeln
Umfang der Anwendung
Diese Norm spezifiziert die Verwendung von CREO-Software zum Zeichnen von technischen Zeichnungen von Zeichnungsregeln für Hydraulikschläuche.
Diese Norm gilt für das (selbstgefertigte und ausgelagerte) Zeichnungsmanagement von Hydraulikschläuchen.
Normative Zitierung
Wenn die folgenden Dokumente datierte Verweise sind, gilt für dieses Dokument nur die datierte Fassung. Bei undatierten Verweisen gilt die neueste Version (einschließlich aller Änderungsaufträge) für dieses Dokument.
GB/T 131 Geometrische Produktspezifikationen (GPS) Technische Produktdokumente für die Darstellung von Oberflächenstrukturen
GB/T 13319 Geometrische Produktspezifikationen (GPS) Geometrische Toleranzen, Verfahren für Positionstoleranzhinweise
GB/T4457.4 Mechanische Zeichnung Zeichnung Zeichnungslinien
GB/T 4458.4 Verfahren für mechanisches Zeichnen und Maßangaben
GB/T 14689 Technische Zeichnung Zeichnungsgröße und -format
QJ/LG 01.43 Produktzeichnungs-Spezifikationen Allgemeine Anforderungen
Standardanforderung
- Die dreidimensionale Modellspezifikation erfordert Folgendes.

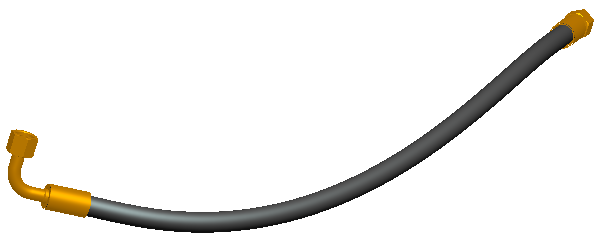

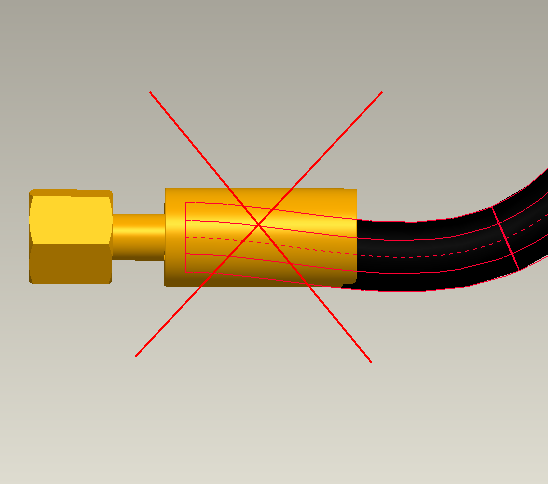

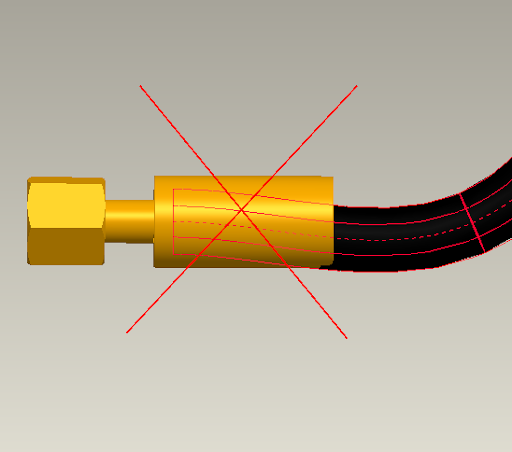

- Der Schlauch ist so gerade und glatt wie möglich, wo er aus dem Anschlussstück herauskommt.

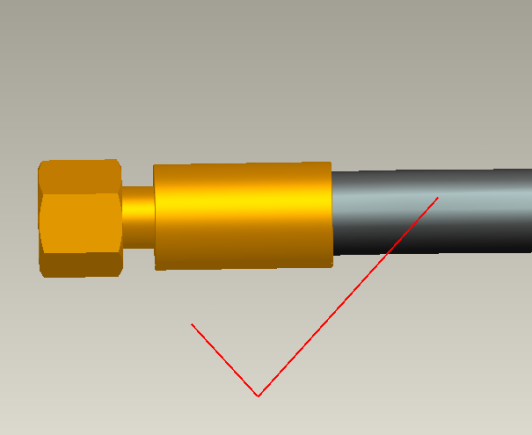

- Führen Sie ein einfaches Rendering durch und verwenden Sie Schläuche und Kupplungen, die der tatsächlichen Farbe so nahe wie möglich kommen, je nach dem tatsächlichen Kauf.

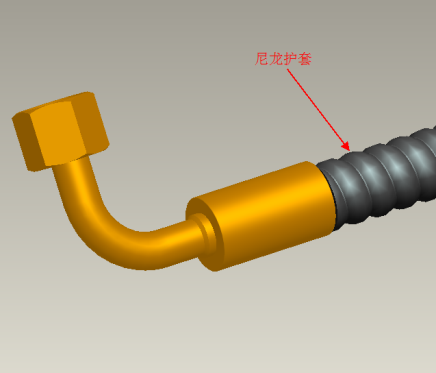

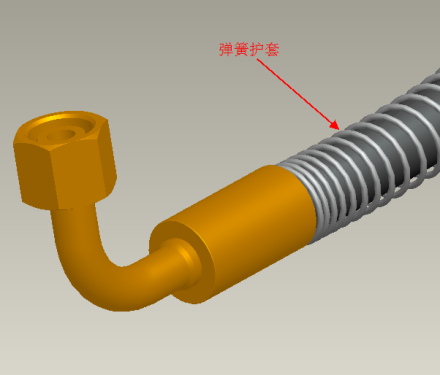

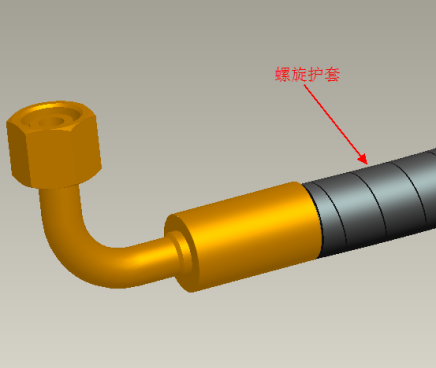

- Schläuche, die eine Feder-, Nylon- oder Spiralummantelung benötigen, sind in 3D dargestellt und das Teil ist nummeriert.

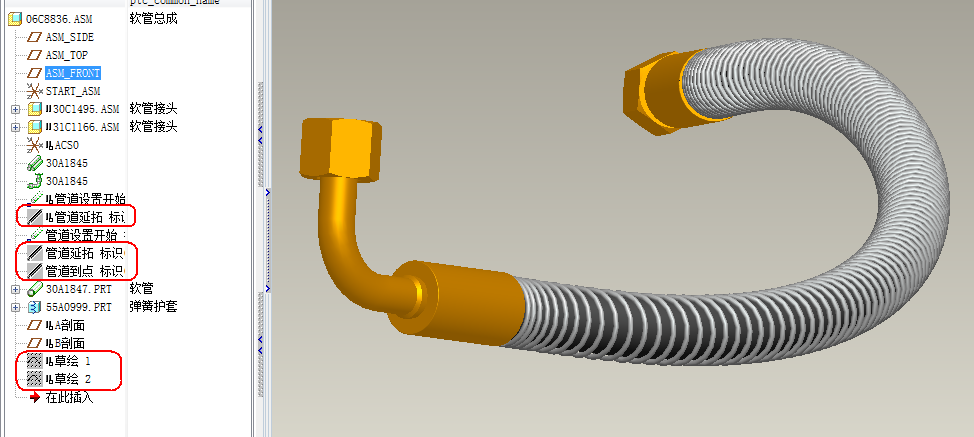

- Verbergen Sie Pipeline-Features und unnötige Skizzen.
- Die Spezifikationen für zweidimensionale technische Zeichnungen erfordern Folgendes.
- Die Mittellinien der Verbinder in den beiden Bruchansichten müssen ausgerichtet werden. Elemente wie Schläuche und Ummantelungen müssen nicht ausgerichtet werden, sondern bleiben einfach so, wie sie sind.

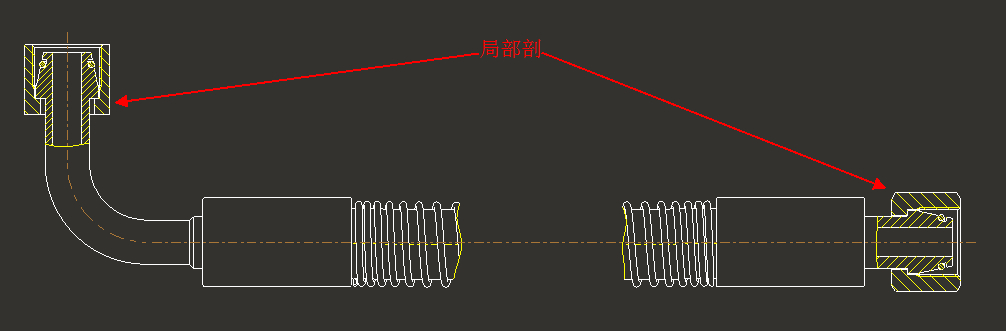

- (b) Teilweise Unterteilung der beiden Endverbindungen.

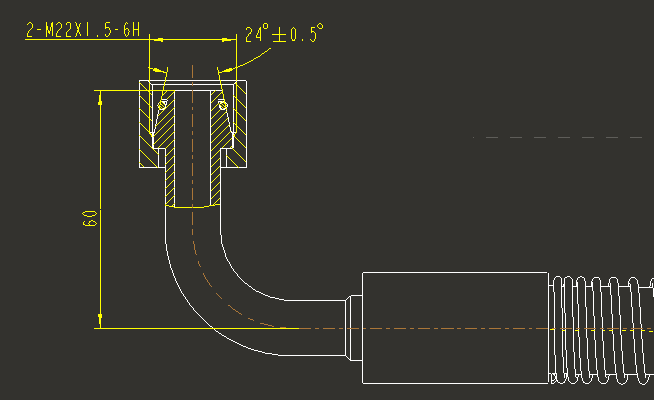

- Für die Dimensionierung sind nur wichtige Abmessungen erforderlich (Dichtwinkel der Armatur, Größe des Muttergewindes, Endpunktabstand des Winkelkernanschlusses von der Schlauchmittellinie). Andere detaillierte Abmessungen der Kupplungen sind möglicherweise nicht auf der Montagezeichnung angegeben.
- (a) Erfordert einen feinen Ballmarker.

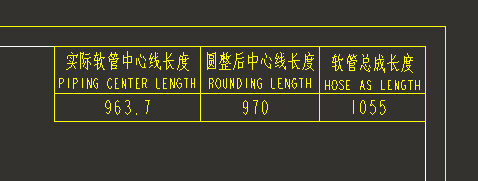

- Legen Sie das Formular mit den Angaben zur Schlauchlänge ein und tragen Sie die gerundete Schlauchlängenabmessung in mm und die Längenabmessung der Schlauchleitung ein; verschieben Sie es und platzieren Sie es am rechten oberen Eckrand des Rahmens.
- Einfügen technischer Anforderungen, einschließlich chinesischer und englischer technischer Anforderungen.
- (b) Federummantelung, Nylonummantelung und Spiralummantelung erfordern Teilpläne, die kurz mit den entsprechenden Spezifikationen und wichtigen Abmessungen gekennzeichnet sind.
Die detaillierten Schritte und Methoden, die nach den oben genannten Normen erforderlich sind, können im Anhang nachgelesen werden.
- andere
Das Folgende ist ein Anhang zu dieser Spezifikation: diese Spezifikation als Beispiel, eine detaillierte Erklärung des gesamten Hydraulikschlauch-CREO-Diagramm-Prozesses, andere ähnliche Schläuche beziehen sich auf diese Methode zum Diagramm! Dieser Anhang enthält eine Vielzahl von Konstruktionsmethoden, Modellierungstechniken, Zeichentechniken und Spezifikationsanforderungen, und dem Leser wird empfohlen, den folgenden Inhalt und die folgenden Schritte vollständig zu befolgen. Nur so lassen sich die Methoden, Techniken und verschiedenen Spezifikationsanforderungen wirklich beherrschen!
4 Anhang
Anhang A Pro/E Konstruktionsspezifikation für allgemeine Schläuche;
Konstruktionsspezifikation für CREO-Zeichnungen für Schläuche nach
Anhang B (Federschutzschläuche);
Anhang C (Nylon-Schutzhülle) Schlauch CREO Zeichnung Konstruktionsspezifikationen;
Konstruktionsspezifikationen für die CREO-Zeichnungen für Schläuche nach Anhang D (Spiralmantel);
